L'installation correcte de la gaine de la torche MIG et la saillie correcte de l'embout de contact sont des étapes finales essentielles de l'assemblage de la torche. Un manchon mal aligné ou une longueur de pointe incorrecte entraîne des problèmes d'alimentation, une instabilité de l'arc, une usure prématurée et une mauvaise qualité de soudure. En WeldSafe Essentials #12, Dans ce chapitre, nous abordons la méthode de rotation dans le sens des aiguilles d'une montre pour l'insertion de la gaine et la longueur de saillie recommandée (L) pour la pointe de contact en fonction de la longueur du câble de la torche.

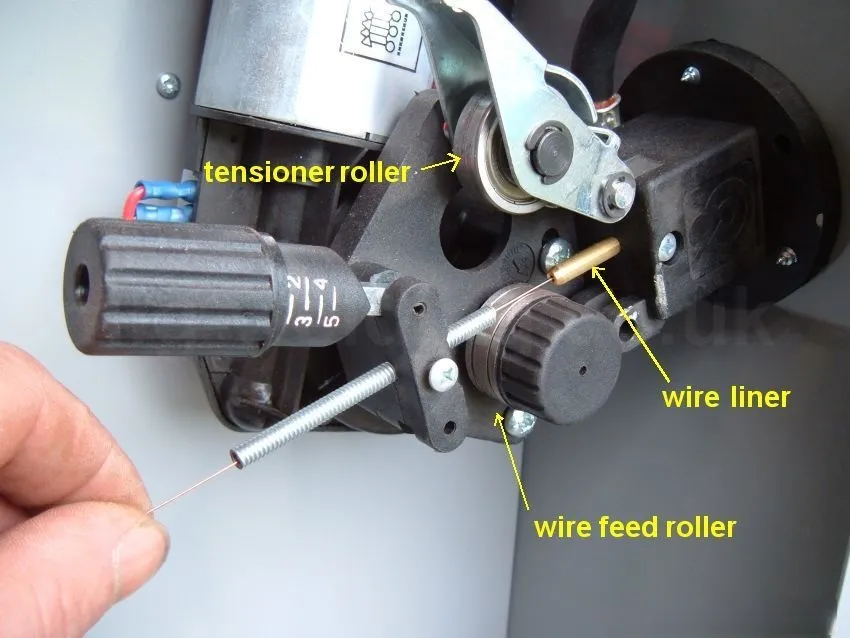

Étape 1 : Installation correcte de la doublure

Pour insérer la gaine en douceur dans le câble de la torche :

  1. Alignez la gaine avec l'entrée du câble de la torche.
  2. Tournez le câble de la torche dans le sens des aiguilles d'une montre (en suivant la direction de la flèche indiquée sur de nombreuses torches) tout en douceur poussant le paquebot vers l'avant.
    • La torsion dans le sens des aiguilles d'une montre permet à la gaine de suivre la spirale naturelle du câble sans s'entortiller ni se coincer.
    • Continuez jusqu'à ce que la gaine s'appuie complètement sur la butée interne ou le diffuseur (reportez-vous au manuel de votre torche pour connaître la position exacte de la gaine).

Cette technique permet d'éviter les dommages dus à la torsion et de s'assurer que le liner reste droit pour une résistance minimale.

Étape 2 : Découpage de la pointe de contact

Les nouvelles pointes de contact sont souvent livrées plus longues que nécessaire pour s'adapter à différentes configurations :

  • Reportez-vous au manuel de votre chalumeau ou de votre soudeur pour connaître la longueur de saillie exacte recommandée.
  • Coupez la pointe à la bonne longueur à l'aide d'un cutter ou d'une scie à métaux.

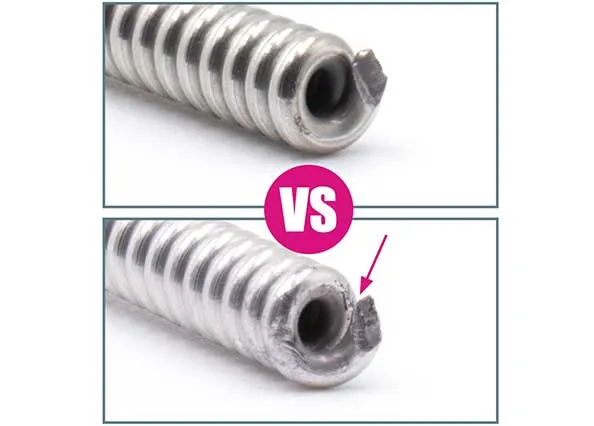

  • Lisser l'extrémité coupée avec du papier de verre fin ou une lime pour éliminer les bavures - les arêtes vives peuvent raser le fil ou provoquer un contact irrégulier.

Une pointe correctement taillée assure un collage optimal, un bon contact électrique et empêche l'accumulation excessive d'éclaboussures.

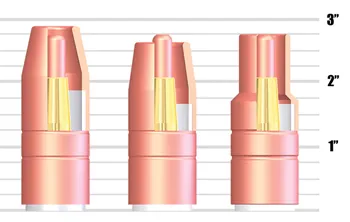

Longueur de saillie de la pointe de contact recommandée (L)

La longueur de saillie L (distance entre l'extrémité de la buse et l'extrémité de l'embout) varie en fonction de la longueur du câble de la torche afin de maintenir une bonne adhérence du fil et une bonne couverture de gaz :

Longueur du câble de la torche (m)Saillie recommandée L (mm)
37-10
4.59-12
611-14
  • Les câbles plus courts ont besoin de moins de protubérance ; les câbles plus longs en ont besoin de plus pour compenser la courbure naturelle du fil et maintenir la stabilité de l'arc.
  • Mesurez toujours L après l'installation et ajustez si nécessaire.

Liste de contrôle pour l'installation rapide

  • Tournez le câble de la torche dans le sens des aiguilles d'une montre tout en poussant la gaine jusqu'à ce qu'elle soit complètement en place.
  • Ajustez la pointe du contact pour qu'elle corresponde au tableau de longueur du câble
  • Poncez/limez l'extrémité coupée pour qu'elle soit lisse (sans bavures).
  • Vérifier que l'embout s'insère bien dans le diffuseur/la buse.
  • Testez le fil d'alimentation manuellement : il doit se déplacer librement sans résistance.

La précision dans les derniers centimètres

La rotation dans le sens des aiguilles d'une montre lors de l'insertion de la gaine et la saillie précise de la pointe de contact sont de petits détails qui donnent de grands résultats : alimentation régulière du fil, arcs stables et durée de vie prolongée des consommables. Suivez la flèche, mesurez L avec précision et ébavurez les bords - vos soudures vous remercieront.
