Машина Обзор

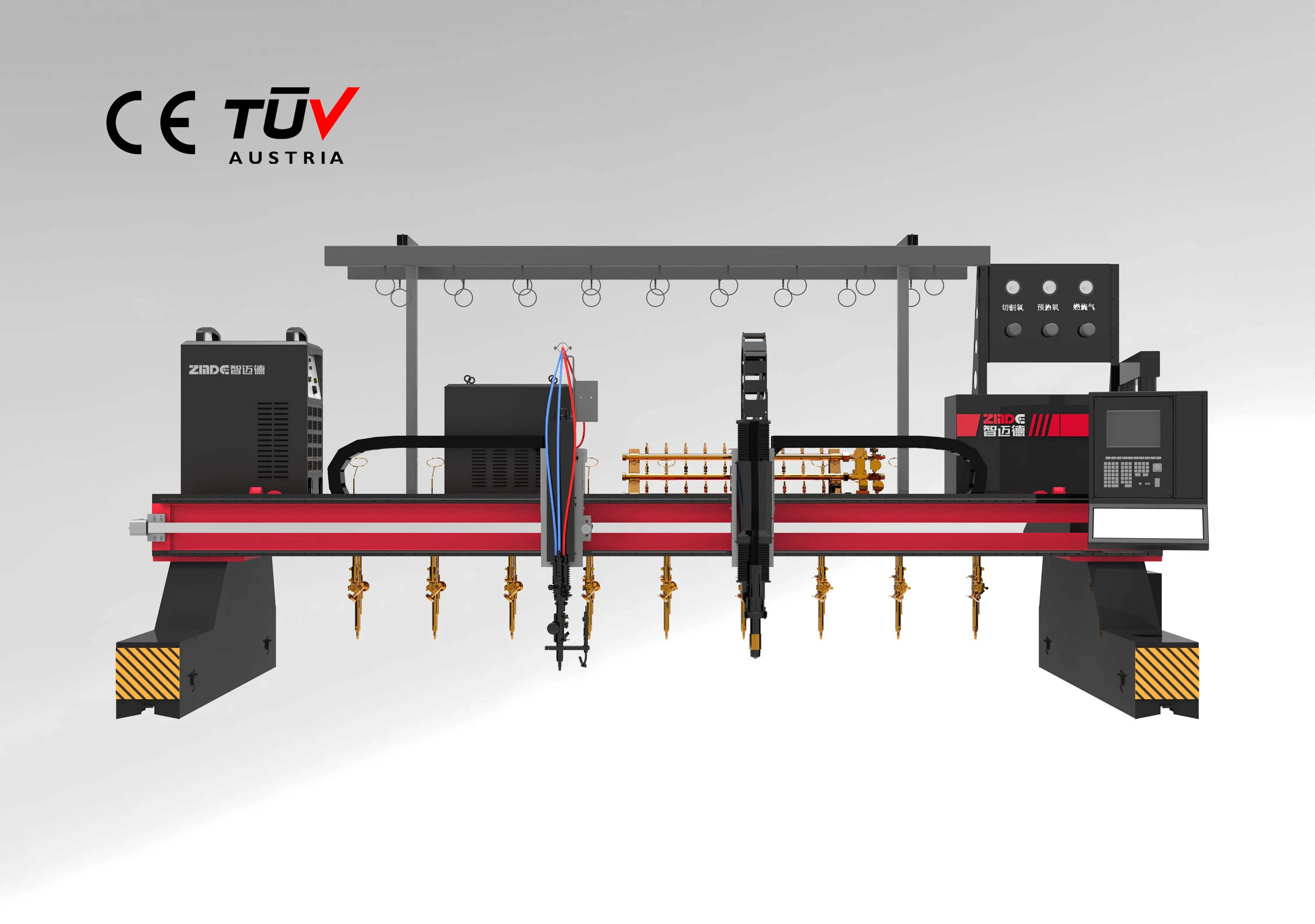

Машина для плазменной и газовой резки ZMD-ZQG — это эффективное многофункциональное оборудование для автоматизации термической резки для кислородной/газовой, плазменной резки или комбинации обоих методов резки. Корпус машины имеет портальную конструкцию с балками, характеризующимися прочной конструкцией, высокой прочностью и отсутствием деформации. Он использует линейные направляющие для высокой точности и плавной работы.
Редуктор использует зубчатый редуктор с высокой точностью, а подъемный механизм приводится в действие серводвигателем или двигателем постоянного тока, приводимым в действие парой ходовых винтов и направляемым линейным направляющим рельсом для обеспечения точности резки. Это оборудование использует интеграцию печатной платы и имеет такие функции, как автоматическое позиционирование, автоматическая пробивка, автоматическое зажигание и автоматическая регулировка высоты, что значительно снижает частоту отказов.
Функции
| Прочная структура | Балки 8-10 мм, защищают себя от нагрева, деформации |
| Мощное оборудование | Драйвер Panasonic |
| Толщина реза | Газовая резка: 150-300 мм; Плазменная резка: 150 мм |
| Итальянские клапаны | Непрерывная работа при высоких температурах, высокая безопасность |
| Двухосевые направляющие рельсы | Не требует смазки и обслуживания в запыленной среде |
| Особенность дизайна | Жизненный цикл стального пояса с трехкратным увеличением |
| Высокие показатели | Утолщенный корпус, длительное время автономной работы и мощный драйвер |
Толщина балки: 8-10 мм Газовая резка: 150-300 мм Жизненный цикл: 3-кратное увеличение Плазменная резка: 150 мм
Машина для газовой/плазменной резки
Технические параметры
| ZMD-ZQG 4000 Машины для газовой/плазменной резки |
| Измерять | Ниже 4 м | 6-10 м и более |
| Режим движения | Одинарный и двусторонний привод | Двусторонний привод |
| Длина рельса | Индивидуальный | Индивидуальный |
| Эффективная ширина реза | Ширина колеи уменьшена на 0,8 метра | Ширина колеи уменьшена на 0,8 метра |
| Эффективная длина резки | Длина продольного рельса уменьшена на 2 метра | Длина продольного рельса уменьшена на 2,5 метра |
| Толщина реза | Пламя 6 - 150 мм (максимум 300 мм); плазма 6 - 40 мм (по индивидуальному заказу) |
| Максимальная скорость холостого хода | 1200 мм/мин |
| Количество газовых резаков | 1-6 групп, с автоматическим зажиганием и регулировкой емкости |
| Количество плазменных резаков | 1-2 группы, с контролем напряжения дуги |
| Метод резки | Пламя (кислород + газ), плазма (воздух, кислород, азот, газ H2 и т. д.) |
| Мотор | Yaskawa, Panasonic (по индивидуальному заказу) |
| Коробка передач | НОЙГАРТ (индивидуальный) |
| система ЧПУ | Hypertherm, Берни, Флорида |
| Источник питания плазмы | Hypertherm, Кьельберг |
| Программное обеспечение для вложений | Австралийский FASTCAM |
| Дополнительные функции | Порошковое напыление и маркировка, многоступенчатая перфорация, предварительный нагрев высоким и низким давлением, распыление чернил, ручная горелка, система охлаждения, отопления и кондиционирования воздуха, удаление пыли |
Компоненты
Машины для газовой/плазменной резки
Машины плазменной резки используют высокочастотную электрическую дугу для ионизации газа, что приводит к образованию плазменного потока, направленного на металлическую заготовку. Газовая резка использует горелку, работающую на таких газах, как ацетилен или пропан, в сочетании с кислородом, для создания режущего пламени.
Водитель
Сервопривод переменного тока Panasonic: получает сигналы команд, определяющие необходимое положение, скорость или крутящий момент, которые затем преобразуются в корректировки напряжения и/или тока, подаваемого на серводвигатель.
Охладитель
Охладитель режущего станка: Охладители предназначены для рассеивания избыточного тепла, выделяемого во время работы, предотвращая перегрев и поддерживая стабильные условия работы.
Контроллер
Электрический шкаф
Газопламенные/плазменные резаки
Конфигурация машины
| Модель | ZMD-QF4000D | ZMD-QF5000D | ZMD-QF6000D |
| Измерять | 4м | 5м | 6м |
| Длина рельса | 14м (24КГ/м) | 14м (24КГ/м) | 14м (24КГ/м) |
| Режим движения | Двусторонний привод | Двусторонний привод | Двусторонний привод |
| резак с ЧПУ | 2 комплекта (включая 1 плазменный резак 200 А) | 2 комплекта (включая 1 плазменный резак 200 А) | 2 комплекта (включая 1 плазменный резак 200 А) |
| Количество линейных газорезательных резаков | 9 | 9 | 9 |
| система ЧПУ | Шанхай Фанглинг F2300B | Шанхай Фанглинг F2300B | Шанхай Фанглинг F2300B |
| Полностью цифровая сервосистема переменного тока | Панасоник | Панасоник | Панасоник |
| Источник питания плазмы | Хуаюань 200А | Хуаюань 200А | Хуаюань 200А |
| 15-баллонный кислородный декомпрессионный стол | 2 комплекта | 2 комплекта | 2 комплекта |
| Газовый автобус | 1 комплект | 1 комплект | 1 комплект |
| Программное обеспечение для раскроя FSTCAM | 1 комплект | 1 комплект | 1 комплект |
| Источник питания | Переменный ток 380 В 50 Гц 3 фазы | Переменный ток 380 В 50 Гц 3 фазы | Переменный ток 380 В 50 Гц 3 фазы |
