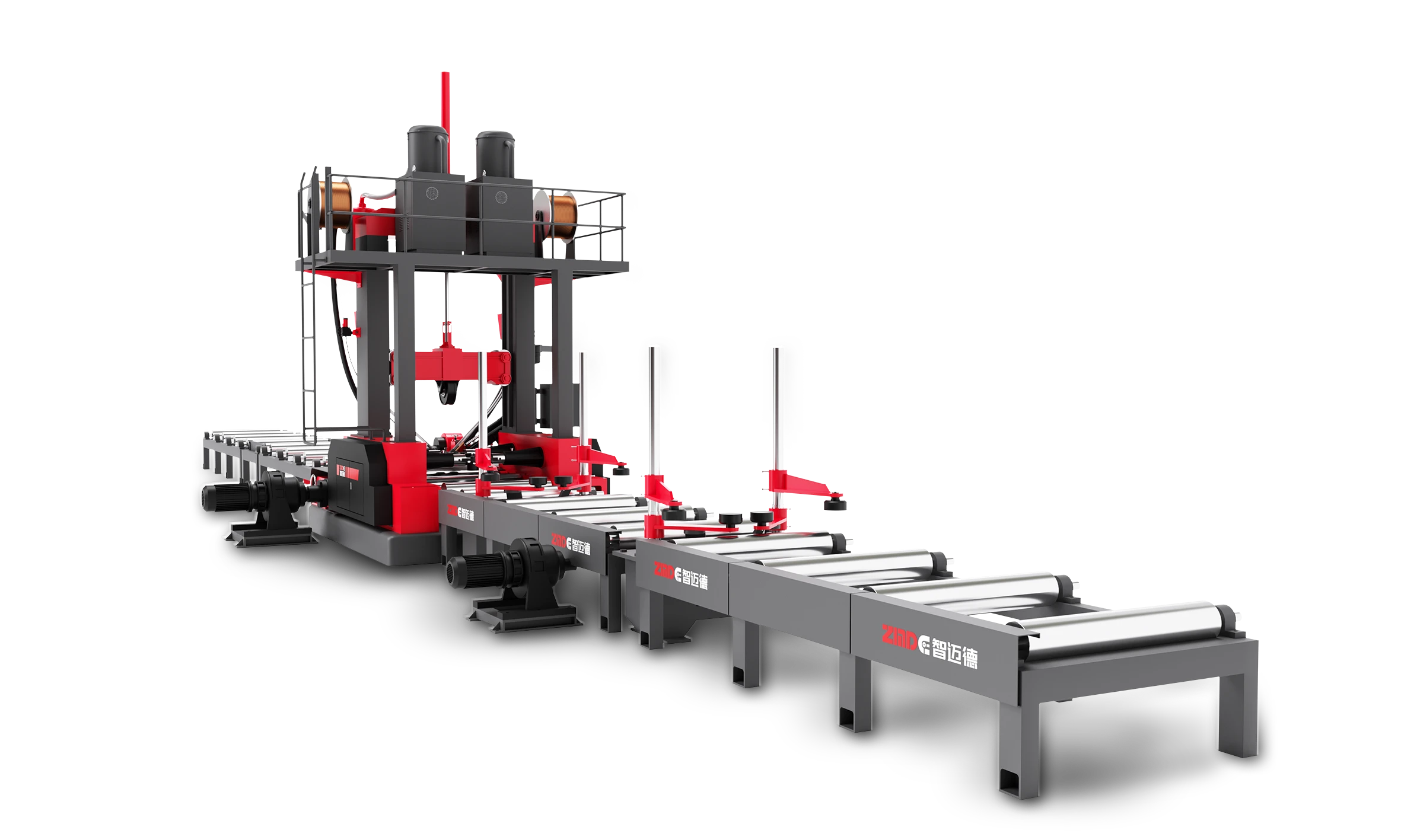

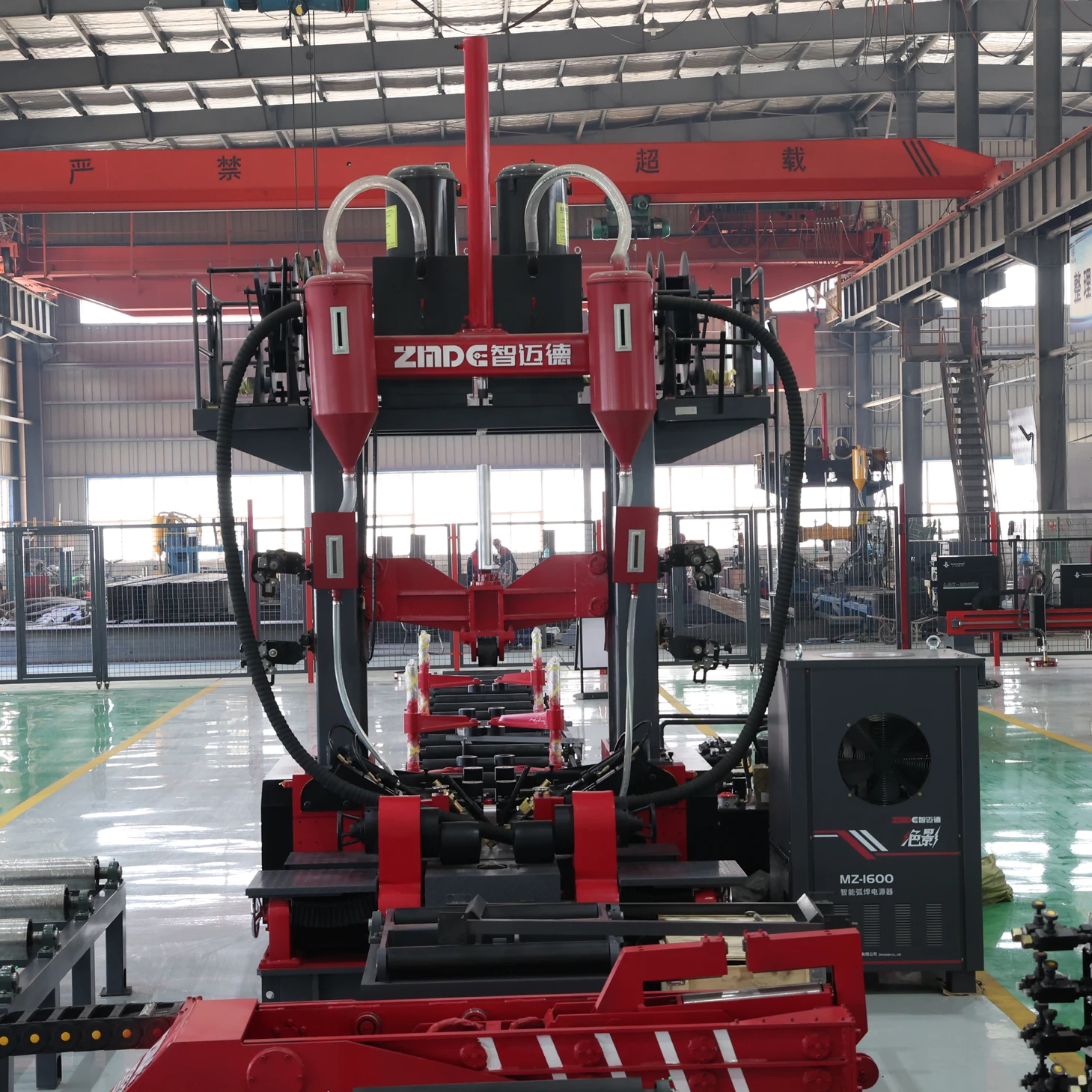

Guía de funcionamiento de la máquina de soldadura por haz ZMDE
Bienvenido a la guía de funcionamiento de la máquina soldadora de vigas ZMDE. Esta guía está diseñada para garantizar que comprenda el uso adecuado y las precauciones de seguridad para un rendimiento óptimo en los procesos de fabricación de acero.
Pasos operativos
1. Carga del material:
Coloque el material sobre el marco de alimentación.
Centre la placa de brida utilizando el mecanismo de alineación.
Sujete la placa web de forma segura para evitar desalineación.
Suelte la placa de brida para evitar tensiones y ajuste el cilindro de alineación para que se eleve.
Utilice un nivel o una regla para separar la línea central de la brida y las placas del alma, con la placa del alma centrada.
Baje el cilindro de alineación y comience a alimentar el material.
2. Proceso de alimentación:
Asegúrese de que el cilindro de presión esté liberado para permitir que el material pase sin problemas.
Mantenga el portaarmas en posición elevada.
Ajuste la corriente, el voltaje y la velocidad de soldadura según el espesor del material.
3. Ajuste de enderezamiento:
Una vez que la placa pase por la rueda enderezadora, ajuste la escala de la rueda enderezadora (la corrección del ancho de la banda no debe exceder los 5 cm).
Regrese la placa para ajustar la presión de corrección y el ángulo de la pistola de soldadura.
4. Sujeción y soldadura:
Sujete firmemente la brida y las placas del alma.

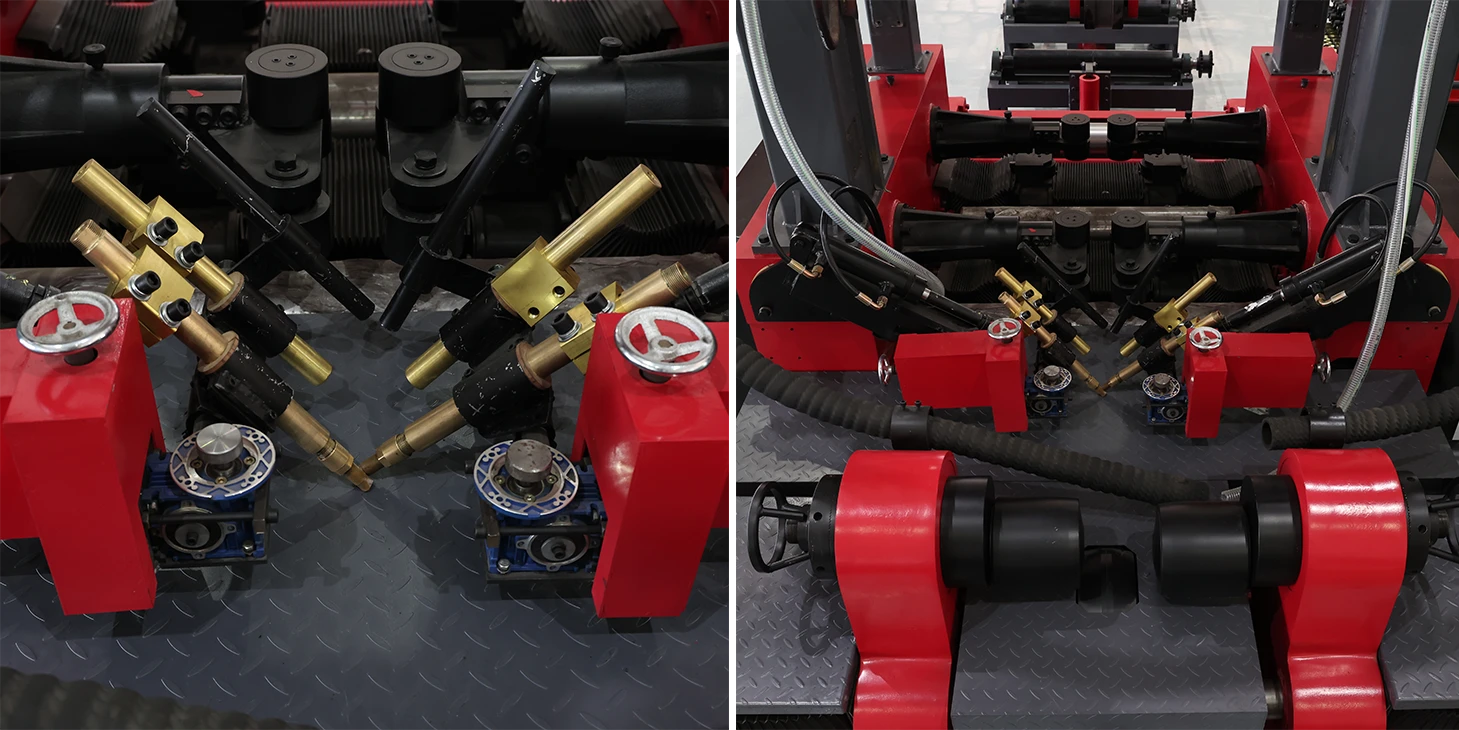

Ajuste el ángulo y la distancia de la antorcha (2-3 cm desde la soldadura, con un ángulo de 45°).
Abra el interruptor de flujo para cubrir la superficie de soldadura.
5. Proceso de soldadura:
Inicie el proceso de soldadura y active el interruptor de reciclaje de fundente para reutilizar el exceso de fundente.
Supervise y ajuste el ángulo de soldadura según sea necesario durante el proceso.
6. Enderezamiento y seguridad:
Después de que la placa pase por la rueda enderezadora, garantice la seguridad del personal evitando el área de la rueda enderezadora.
Ajustar los mecanismos de elevación según la forma y longitud de la placa.
Precauciones para la operación
1. Preparación:
Coloque la placa de brida sobre un marco de soporte que esté nivelado o ligeramente más alto que el marco de alimentación.
Asegúrese de la estabilidad del soporte y marque previamente la línea central para un centrado eficiente.
2. Controles previos al turno:
Inspeccione el sistema de accionamiento, la lubricación, las piezas de fijación, los cilindros de material, el sistema de alimentación de alambre, las piezas conductoras de arco y el sistema hidráulico.
Asegúrese de que todos los sistemas estén llenos, limpios y funcionando sin anomalías.
3. Ajustes:
Ajuste la corriente, el voltaje y la velocidad de desplazamiento según el tipo de placa.
Asegúrese de que todos los parámetros de soldadura cumplan con los requisitos operativos y solucione problemas como óxido u oxidación de antemano.
4. Cálculos de eficiencia:
Ejemplo: Para una placa de brida de 10 mm y un alma de 8 mm, con una velocidad de desplazamiento de 700/min, soldar una pieza de 10 m debería tardar unos 15 minutos.
Calcular el tiempo de preparación previa y las operaciones de elevación para maximizar la producción por hora y por día. Acortar el tiempo de preparación para la carga y el cálculo de elevación 8 min, procesamiento de componentes 26 m/h, cálculo de trabajo diario 8 horas, producción diaria de componentes de acero 208 m.
5. Mantenimiento y Habilidad:
El mantenimiento regular y el ajuste especializado de los parámetros de soldadura mejoran la eficiencia y la capacidad de producción.
Asegúrese de que el mantenimiento diario sea exhaustivo y que los operadores estén bien capacitados para ajustar la configuración de la máquina.
Siguiendo esta guía, puede garantizar el funcionamiento eficiente y seguro de la máquina de soldadura por viga ZMDE.
