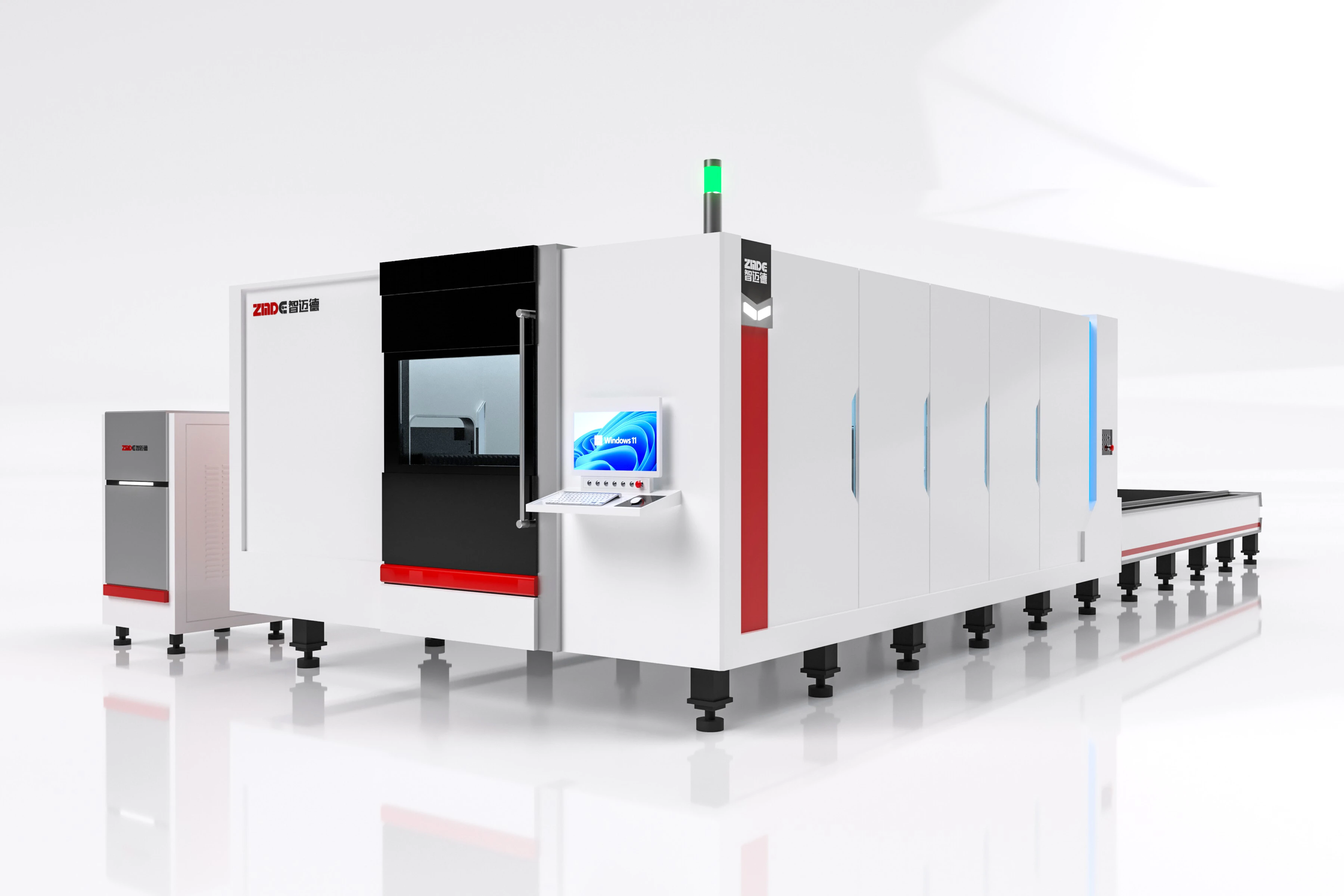

Обзор машины
Исследуйте передовые технологии точного машиностроения с помощью усовершенствованной лазерной режущей машины ZMDE, тщательно разработанной для сложных требований обработки стальных двутавровых балок. Это передовое оборудование органично сочетает в себе прочную конструкцию с передовыми технологиями, обеспечивая непревзойденную эффективность и точность каждого реза.
В основе этой машины лежат ее возможности точной резки, разработанные для минимизации отходов материала при достижении безупречной точности резки. Будь то формирование структурных компонентов для небоскребов или сложных конструкций для специализированного оборудования, наша машина для лазерной резки обеспечивает стабильные, высококачественные результаты.
Легко управляйте и контролируйте операции в режиме реального времени с помощью интуитивно понятного интерфейса машины, позволяя операторам точно настраивать параметры резки. Разработанный для бесшовной интеграции в существующие производственные линии, он оптимизирует эффективность рабочего процесса и сокращает время простоя, устанавливая новый стандарт надежности и производительности.
Идеально подходит для отраслей, где точность и производительность имеют первостепенное значение, включая строительство, развитие инфраструктуры и судостроение, наш станок для лазерной резки обеспечивает непревзойденную эксплуатационную надежность и превосходное качество. Повысьте свои производственные возможности с приверженностью ZMDE инновациям и точному машиностроению.
Основная информация
| Модель | ЗМД-26120Л-06 | ЗМД-26120Л-12 | ЗМД-26120Л-20 | ЗМД-26120Л-30 |
| Размер обработки (длина x ширина) | 12000 мм×2600 мм (настраиваемый)
|
| Диапазон перемещения по осям X/Y | 12300 мм/2650 мм (настраиваемый) |
| Толщина реза | 0,2-25 мм (зависит от материала) | 0,2-35 мм (зависит от материала) | 0,2-40 мм (зависит от материала) | 0,2-50 мм (зависит от материала) |
| Минимальная ширина линии | ＜0,1 мм |
| Точность позиционирования | ＋0,2 мм
| +0,05мм | +0,2мм | +0,2мм |
| Повторяемость | ＋0,2мм/1000мм | ＋0,05мм/1000мм | ＋0,2мм/1000мм | ＋0,2мм/1000мм |
Максимальная скорость пустой линии
| 50м/мин |
| Максимальное ускорение | 1G
|
| Размеры станка | 14000×4000×1800 мм (настраиваемый) |
| Максимальная мощность лазера | 6000 Вт | 12000Вт | 20000Вт | 30000Вт |
| Источник питания | Переменный ток 380 В 50 Гц 3 фазы |
Анализ затрат
| Мощность лазера | Потребление газа с поддержкой | Использование воздушного компрессора или резка нержавеющей стали
| Использование кислорода при резке нержавеющей стали | Использование азота при резке нержавеющей стали |
6000 Вт
| Потребляемая мощность | Лазер | 18КВт | 18КВт | 18КВт |
| Группа охладителей воды | 8КВт | 8КВт | 8КВт |
| Хост-машина | 8КВт | 8КВт | 8КВт |
| Оборудование для аспирации пыли | 3КВт | 3КВт | 3КВт |
| Расходная часть | 0,6 долл. США/час | 0,6 долл. США/час | 0,6 долл. США/час |
| Расход газа | 17КВт | 1,4$ | 34,8$ |
| Общая мощность (80% мощности резания) | 37КВт | 37КВт | 37КВт |
| Средняя мощность | 29.6 кВт | 29.6 кВт | 29.6 кВт |
| Общие эксплуатационные расходы | 7 долл./час | 6 долл./ч | 40 долл./ч |
| Мощность лазера | Потребление газа с поддержкой | Использование воздушного компрессора или резка нержавеющей стали
| Использование кислорода при резке нержавеющей стали | Использование азота при резке нержавеющей стали |
12000Вт
| Потребляемая мощность | Лазер | 36КВт | 36КВт | 36КВт |
| Группа охладителей воды | 12КВт | 12КВт | 12КВт |
| Хост-машина | 10КВт | 10КВт | 10КВт |
| Оборудование для аспирации пыли | 3КВт | 3КВт | 3КВт |
| Расходная часть | 0,8 долл. США/час | 0,7 долл. США/час | 0,7 долл. США/час |
| Расход газа | 17КВт | 1,4$ | 41,2$ |
| Общая мощность (80% мощности резания) | 61КВт | 61КВт | 61КВт |
| Средняя мощность | 48.8 кВт | 48.8 кВт | 48.8 кВт |
| Общие эксплуатационные расходы | 10,2 долл. США/ч | $8.9/ч | 49,2 долл. США/ч |
| Мощность лазера | Потребление газа с поддержкой | Использование воздушного компрессора или резка нержавеющей стали
| Использование кислорода при резке нержавеющей стали | Использование азота при резке нержавеющей стали |
20000Вт
| Потребляемая мощность | Лазер | 60КВт | 60КВт | 60КВт |
| Группа охладителей воды | 20КВт | 20КВт | 20КВт |
| Хост-машина | 15КВт | 15КВт | 15КВт |
| Оборудование для аспирации пыли | 3КВт | 3КВт | 3КВт |
| Расходная часть | 0,9 долл. США/час | 0,9 долл. США/час | 0,9 долл. США/час |
| Расход газа | 17КВт | 1,4$ | 41,6$ |
| Общая мощность (80% мощности резания) | 37КВт | 37КВт | 37КВт |
| Средняя мощность | 78.4кВт | 78.4кВт | 78.4кВт |
| Общие эксплуатационные расходы | 14,1 долл. США/ч | 13,1 долл. США/ч | 53,5 долл. США/час |
| Мощность лазера | Потребление газа с поддержкой | Использование воздушного компрессора или резка нержавеющей стали
| Использование кислорода при резке нержавеющей стали | Использование азота при резке нержавеющей стали |
30000Вт
| Потребляемая мощность | Лазер | 70КВт | 70КВт | 70КВт |
| Группа охладителей воды | 30КВт | 30КВт | 30КВт |
| Хост-машина | 20КВт | 20КВт | 20КВт |
| Оборудование для аспирации пыли | 3КВт | 3КВт | 3КВт |
| Расходная часть | 1,1 долл. США/час | 1,1 долл. США/час | 1,1 долл. США/час |
| Расход газа | 17КВт | 1,7$ | 48,7$ |
| Общая мощность (80% мощности резания) | 37КВт | 37КВт | 37КВт |
| Средняя мощность | 123КВт | 123КВт | 123КВт |
| Общие эксплуатационные расходы | 17,1 долл. США/ч | 19,4 долл. США/час | 63,4 долл. США/ч |
Толщина реза
Дисплей образца резки
